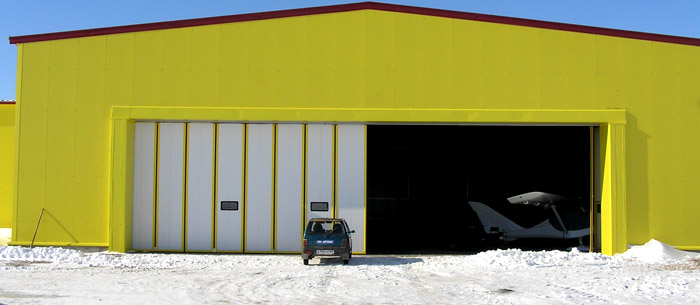

Складные ворота - оптимальное решение для промышленных зданий или сооружений, предназначенных для перемещения и хранения крупнога­баритной техники (трамвайные и железнодорожные депо, авиационные ангары, склады и т. д.). В конструкцию складных ворот заложен принцип «гармошки», что позволяет закрыть значительные по ширине проё­мы и при этом сэкономить занимаемую площадь, так как в открытом состоянии сложенные створки занимают неболь­шое пространство.

Весомыми преимуществами является то, что это:

  • Современные промышленные ворота, идеально вписывающи­еся в любой проём.
  • Конструкция ворот переносит основную нагрузку на стену, а не на конструкцию крыши.
  • Удобны в эксплуатации.
  • Имеют длительный срок службы.

Максимальный размер складных ворот 18 метров по ширине и 6 метров по высоте. Ворота больших размеров рассчи­тываются по запросу.

Конструкция ворот.
Полотно складных ворот состоит из сэндвич-панелей толщиной 40 мм. С двух сторон панели покрыты оцинкованным стальным профилированным листом толщиной 0,5 мм, окрашены полиэфирной краской и наполнены утеплителем - пе­нополиуретаном. Этот материал обладает высокими теплоизоляционными свойствами и является экологически чис­тым. Коэффициент теплопроводности таких панелей 0,5 Вт/м кв С. Стандартные цвета применяемые для панелей RAL - 8014 (тёмно-коричневый) и 9002 или 9010 (белый). Полотно ворот может быть окрашено по Вашему желанию в любой другой цвет по каталогу RAL.

Сэндвич - панели закреплены в раме из ALPHA-профиля. Жёсткость конструкции про­мышленных ворот придают специальные угловые элементы (арт. 66 DX и 66 SX), которые соединяют ALPHA-профили в раму. Все панели соединяются между собой специальными петлями (арт. CRN 1). Сверху и снизу полотно ворот уплот­няется щётками (арт. 86), которые установлены в специальный предназначенный для этого профиль (арт. 85/0 и 85/V) и резино­выми уплотнителями (арт. 69/1 и 69/3) для уменьшения темпера­турных потерь. Всё полотно ворот крепится к стальным ролико­вым тележкам (арт. CA4RD). Тележки располагаются внутри несу­щей балки (GIPI4 RG), которая на стеновых кронштейнах (арт. 32 G) устанавливается над проёмом. Ворота снабжены ручкой для от­крывания (арт. М20Р) и комплектом ригельных замков для закры­вания.

Ворота можно легко открыть и закрыть вручную или авто­матизировать с помощью электропривода.

В панели можно врезать овальные или прямоугольные окна, а также калитку с уста­новленным в неё механическим замком и доводчиком.

Существует два вида установки складных ворот - «в проем», когда сложенные створки находятся непосредственно в проеме ворот и «за проем», когда створки сложены за стенами по сторонам от проема.

Толщина 2-х сложенных створок составляет 251 мм

  • 4-х створок- 462 мм
  • 8-ми створок- 884 мм

Высота перемычки над воротами – 300 мм, необходима для крепления кронштейнов и несущей балки.
Эти цифры необходимо учитывать при расчете ворот.

При использовании схемы открывания «2+2» ворота открываются в две стороны по две створки.
При схеме «книжка»- 4 (или 6 или 8) створок складываются в одну сторону от проема.
